39. 데드 앤드 클램프, 이도조정금구, 와이어 통, 활선 클램프, 장선기, 배전공사 방법
1. 송배전공사 재료
(1) 데드 앤드 클램프
현수 애자를 설치한 가공 배전 선로의 내장 및 인류개소에 AL 전선을 현수 애자에 설치하기 위해 사용되는 금구
(2) 이도 조정 금구
긴선 작업 후 전선의 높이를 미세 조정하는 기구
(3) 와이어 통(Wire Tong)
일반적으로 LP 애자나 현수애자를 사용한 전기설비에서 활선을 작업권 밖으로 밀어낼 때 혹은 활선을 다른 장소로 옮길 때 사용하는 절연봉
(4) 활선 클램프 (Live-Wire Clamps)
가공배전선로의 장력이 걸리지 않는 장소에서 분기고리와 기기 리드선을 결선하는 데 사용
(5) 전선 커버 (Wire Cover)
활선 작업 시 작업자의 전선 접촉이나 장구의 사용 부주위로 인한 제반 안전사고를 미연에 방지할 목적으로 사용하는 절연 장구
(6) 장선기 (Wire Grip)
전선을 가선함에 있어서 적당한 딥(dip)을 취하기 위해서 전선을 당길 때 사용하는 기구. 전선을 잡아서 고정시키고 나사로 죄는 구조
(7) 활선 피박기
① 활선상태에서 전선의 피복을 벗길 때 사용하는 장구
② 본체와 전선바이스 및 절단칼날과 3개의 회전용 핸들링과 조정볼트로 구성
2. 배전공사 방법

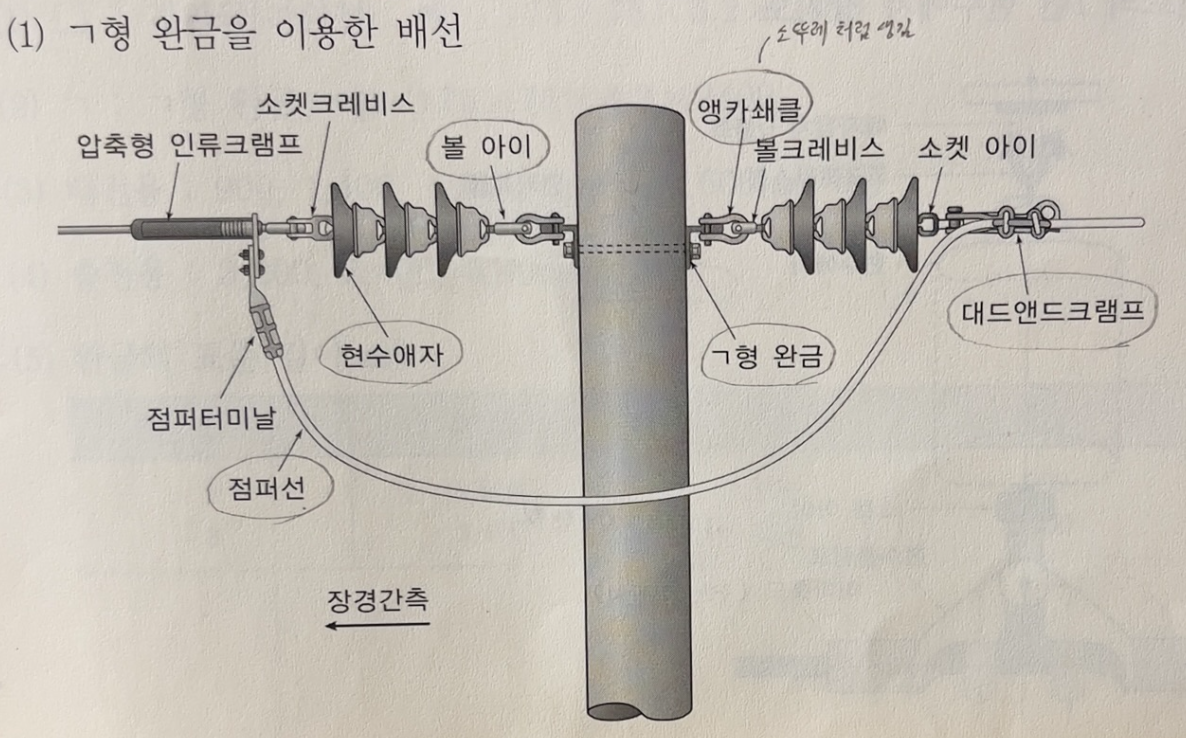

(1) ㄱ형 완금을 이용한 배선
(2) 지선밴드를 이용한 현수애자 설치
(3) 장간형 현수애자 설치방법
(4) 경완철에 현수애자 설치
(5) 154[kV] 송전선로의 1련 현수애자 장치도
(6) 폴리머 애자 설치
(7) 2련 내장 애자장치(역조형)
